Kādi ir izplatītākie bloķēšanas uzgriežņu veidi?
Mehāniskās montāžas darbībās daudzi cilvēki pieņem nepareizu priekšstatu par "viens izmērs-atbilst-visiem".bloķēšanas uzgriezniss-uzskatot, ka "jebkurš uzgrieznis, kas var pievilkt skrūvi, ir labs pretuzgrieznis", ignorējot pret-atslābšanu noteiktos darbības apstākļos; vai tikai atzīstot pamata bloķēšanas uzgriezniss, kas noved pie nepareizas atlases, saskaroties ar īpašiem scenārijiem, piemēram, vibrāciju vai augstu temperatūru. Citi maina standarta uzgriežņus ar pretuzgriežņiem, kas izraisa biežas atskrūvēšanas kļūmes iekārtas darbības laikā. Šodien mēs sistemātiski iezīmējam rūpnieciskos lietojumos izplatītākos bloķēšanas uzgriežņu veidus, izšķirot to strukturālos principus, piemērotos scenārijus un lietošanas pamatprincipus, lai palīdzētu jums precīzi izvēlēties pareizo bloķēšanas uzgriezni un atrisināt montāžas atskrūvēšanas problēmas.
Pirmkārt, precizējiet: pamata izpratne parBloķēšanas uzgriezniss, lai izvairītos no nepareizas atlases
Pirms konkrētu veidu izpētes ir svarīgi saprast kontruzgriežņu būtību un to atlases kritērijus. Šīs pamatzināšanas samazina montāžas kļūdas par 70%.
1. Bloķēšanas uzgriežņu galvenā definīcija:Pret-atslābināšana ir galvenā funkcija, kas tos atšķir no standarta uzgriežņiem
A bloķēšanas uzgrieznis(pazīstams arī kā pret-atskrūvēšanas uzgrieznis) izmanto specializētas konstrukcijas vai konstrukcijas, lai pēc pievilkšanas pretotos ārējiem spēkiem, piemēram, vibrācijai, triecieniem un temperatūras izmaiņām, novēršot relatīvo rotāciju starp sevi un skrūvi. Atšķirībā no standarta uzgriežņiem, kas balstās tikai uz vītnes berzi, lai novērstu -atslābšanu, bloķēšanas uzgriežņi izmanto papildu mehānismus, piemēram, "mehānisko ierobežošanu", "pastiprinātu berzi" un "strukturālo deformāciju", lai ievērojami uzlabotu pret-atslābšanas stabilitāti.
2. Trīs galvenie atlases izmēri: Pieteikuma nosacījumi nosaka veidu
Izvēloties pretuzgriežņus, jāņem vērā ne tikai izmēru specifikācijas. Jānovērtē trīs galvenās lietojuma dimensijas:
Vibrācijas intensitāte, temperatūras diapazons un montāžas prasības.
Otrkārt. Seši izplatītiBloķēšanas uzgrieznisVeidi: struktūras, principu un lietojuma scenāriji
1. Sešstūris rievotais bloķēšanas uzgrieznis (GB/T 6181): mehāniski ierobežojošs pret-atslābšanu, piemērots vieglai vibrācijai
Strukturālās īpašības:Standarta sešstūra uzgriežņa vienā galā ir 3–4 aksiālas spraugas, kuru nostiprināšanai nepieciešama šķelttapa. Materiāli parasti ietver oglekļa tēraudu (45 # tēraudu) vai nerūsējošo tēraudu (304), bieži ar cinka vai hroma pārklājumu, lai nodrošinātu izturību pret koroziju.
Lietošanas norādījumi:
- Cilindriskās tapas izmēram jāatbilst skrūves tapas caurumam; nekad neaizstāj ar plānu stiepli.
- Pēc pievilkšanas pārliecinieties, ka uzgriežņu spraugas ir saskaņotas ar skrūvju tapu caurumiem. Atļaut ±15 grādu precizitāti; nekad nepiespiediet tapas cauri.
2. Dubultā uzgriežņu bloķēšana (GB/T 802): berzes-balstīta pret-atslābšana, piemērota biežai demontāžai
Strukturālās īpašības:Sastāv no diviem identiskiem standarta sešstūra uzgriežņiem bez papildu īpašām konstrukcijām. Panāk pret-atslābšanu, izmantojot "dubultuzgriežņu sakraušanu un pievilkšanu". Materiāli atbilst standarta uzgriežņiem, un pēc nepieciešamības ir pieejams oglekļa tērauds, nerūsējošais tērauds vai vara sakausējumi.
3. Integrēts bloķēšanas uzgrieznis ar paplāksni: funkcijas, kas iebūvētas-pret-atslābšanas paplāksnē ātrai montāžai
Strukturālās īpašības:Uzgrieznis un pret-atskrūvēšanas paplāksne (atsperu paplāksne, zobainā paplāksne) ir veidotas kā viena vienība; paplāksne nav-noņemama. Materiāli parasti ir oglekļa tērauds (cinkota virsma) vai nerūsējošais tērauds, un paplāksnes daļa nodrošina izcilu elastību un izturību pret deformācijām.
Pret-atslābšanas princips:Pievilkšanas laikā paplāksne saspiež, lai radītu elastīgu pretspēku, nepārtraukti pieliekot aksiālu spiedienu uz uzgriezni, lai saglabātu vītnes berzi. Zobaino paplāksņu zobi iegulst arī savienoto detaļu virsmā, vēl vairāk ierobežojot uzgriežņu griešanos (piemērota gludām virsmām).
Galvenie lietošanas punkti:
- Paplāksnes elastība nav-atjaunojama; pēc demontāžas nomainiet ar jaunu uzgriezni.
- Savienoto detaļu virsmai jābūt līdzenai; nevienmērīgums izraisa nevienmērīgu spēka sadalījumu paplāksnē.

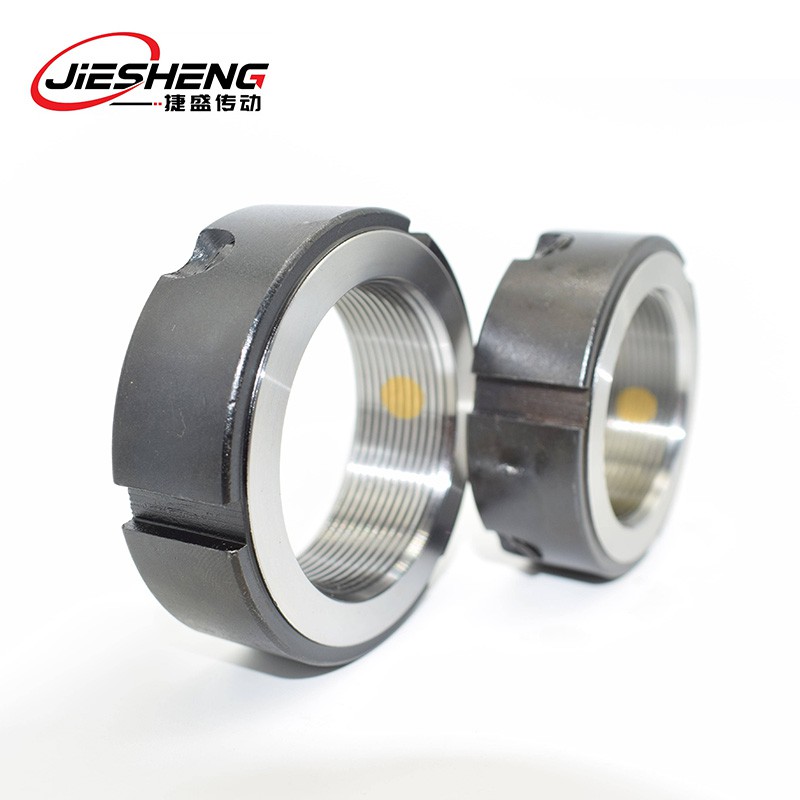

4. Kontsuzgrieznis ar fiksācijas paplāksni: specializēts pret-atslābums vārpstas galiem, piemērots aksiālai fiksācijai
Strukturālās īpašības:Uzgrieznis ir apļveida ar vairākām ārējām rievām, kam nepieciešama atbilstoša fiksējošā paplāksne; paplāksnes iekšējie zobi ieslēdz vārpstas atslēgu, bet ārējie zobi iekļaujas uzgriežņu rievās; parasti izgatavots no oglekļa tērauda (45 # tērauds, virsmas rūdīts), lai nodrošinātu augstu izturību.
Atbrīvošanās novēršanas-princips:Slēdzenes paplāksnes iekšējo zobu mehāniskā bloķēšana ar vārpstas ķīļrievu un tās ārējie zobi ar uzgriežņu spraugām tieši ierobežo uzgriežņa griešanos. Šis dizains iztur arī ievērojamas aksiālās slodzes, nodrošinot augstu pret-atslābšanu.
Treškārt, izplatīti maldīgi priekšstati: izvairieties no šīm atlases un lietošanas kļūdām
1. Kļūdains priekšstats 1:"Dārgāks bloķēšanas uzgriezniss ir labāki; izvēlēties augstas cenas{0}}vienmēr ir pareizā izvēle."
Akli izvēloties dārgus-spirax uzgriežņus vieglai-slodzei, vibrācijai-bezmaksām (piemēram, biroja aprīkojuma kronšteiniem), ne tikai palielinās izmaksas 3–5 reizes, bet arī rodas montāžas grūtības augstās griezes momenta prasības.
2. 2. maldīgs priekšstats: "Dubultie uzgriežņi ir tikai brīvi jāpievelk; griezes momenta kontrole nav nepieciešama."
Ja sekundārais uzgriežņa griezes moments ir tikai 50% no primārā uzgriežņa, nepietiekams aksiālais spiediens starp dubultajiem uzgriežņiem joprojām izraisīs atslābšanu vibrācijas ietekmē.
3. 3. kļūdains priekšstats: "Pēc noņemšanas bloķēšanas uzgriežņus var izmantot atkārtoti"
Ķīļveida{0}}kontruzgriežņu vītnes tiek pievilktas plastiski. Pēc noņemšanas tie nevar atgūt savu traucējumu piemērotību, kā rezultātā pret-atslābšanas efektivitāte pēc atkārtotas lietošanas samazinās par vairāk nekā 80%.
Kopsavilkums
Parastie bloķēšanas uzgriežņi ietver sešstūra ligzdu, dubulto uzgriezni, spline, integrētu paplāksni, neilona ieliktni un bloķēšanas paplāksnes ar stiprinājuma gredzeniem. Pamatprincips ir "pielietojuma saskaņošana": izvēlieties Spline augstfrekvences-smagām slodzēm, bloķēšanas paplāksnes vārpstas gala fiksēšanai, integrētu paplāksni vai neilona ieliktni ātrai montāžai un dubultus uzgriežņus biežai demontāžai. Izvēloties, ņemiet vērā vibrācijas, temperatūras, slodzes un montāžas prasības, lai izvairītos no tādām kļūmēm kā "akli dārgu iespēju izvēle" vai "jaukšanas veidi". Lietošanas laikā stingri ievērojiet griezes momenta prasības un komponentu savietojamību, lai nodrošinātu drošu pret-atslābšanu.
