"Izmēru neatbilstības, izvēloties nerūsējošā tērauda bukses, izraisa to saķeršanos vai pārmērīgu klīrensu?" "Neskaidrība par izplatītajiem izmēru diapazoniem izraisa atkārtotu zīmējumu pārskatīšanu pielāgošanas laikā, aizkavējot projektu grafikus?" Kā inženierim ar 15 gadu pieredzi precīzijas mehānisko komponentu ražošanā šādi jautājumi par nerūsējošā tērauda bukses izmēriem ir ļoti izplatīti. Galvenā problēma ir nepietiekama izpratne par bukses izmēra definīcijām, kopīgām specifikācijām, atlases loģiku un piemērotiem lietojumprogrammu scenārijiem. Nerūsējošā tērauda bukses kā nodilumizturīgas un vadošas sastāvdaļas mehāniskās transmisijas sistēmās plaši izmanto darbgaldos, automatizācijas iekārtās, medicīnas ierīcēs un citās jomās. To izmēru precizitāte tieši nosaka montāžas savietojamību un iekārtu darbības stabilitāti. Patiesībā nerūsējošā tērauda buksēm ir skaidri noteikti nozares -standarta izmēri, kas precīzi jāatbilst vārpstas diametram, darbības apstākļiem un montāžas metodēm-to nevar patvaļīgi iestatīt. Šodien mēs sistemātiski izklāstīsim izplatītākos nerūsējošā tērauda bukses izmērus, izmantojot astoņu -pakāpju sistēmu{10}}no izmēru noteikšanas līdz praktiskai izvēlei,{11}}risinot tādus sāpīgus punktus kā "neskaidri izmēri, atlases kļūdas un apgrūtinoša pielāgošana".

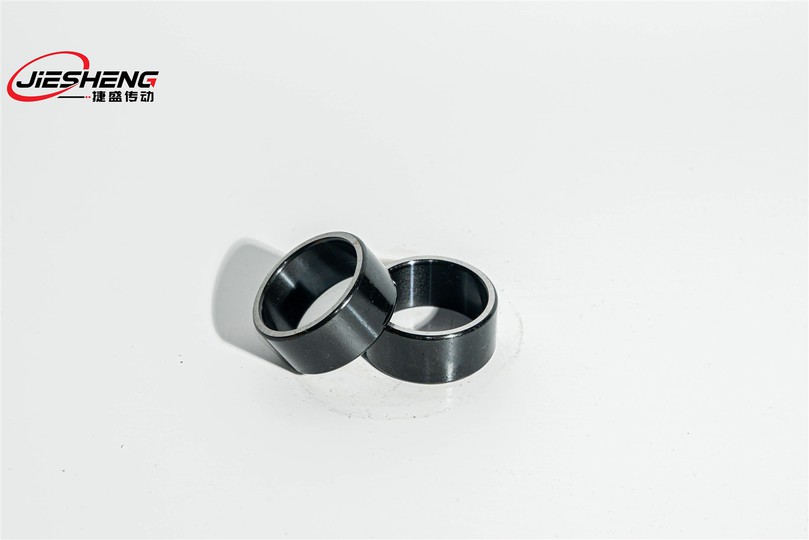

1. darbība: 5 kopīgu galveno elementu atšifrēšanaNerūsējošais tēraudsBukses izmēri
Definējiet galvenos bukses izmērus{0}}Vispirms izprotiet "galvenos parametrus un pieņemšanas sliekšņus"
Lai precīzi kartētu kopējās dimensijas, precizējiet galvenās definīcijas, galvenos parametrus un nozares akceptēšanas sliekšņus, lai izvairītos no "parametru sajaukšanas", kas izraisa nepareizu izmēru interpretāciju.
Nerūsējošā tērauda bukses izmēri attiecas uz pamata ģeometriskajiem parametriem, kas nodrošina pareizu montāžu ar vārpstām un gultņu korpusiem, kā arī funkcionālo veiktspēju. Galvenie rādītāji ir trīs pamatparametri: "iekšējais diametrs, ārējais diametrs un garums", ko papildina saistītie parametri, piemēram, sienas biezums, slīpums un pielaides pielaides. Galvenie kontroles izmēri ietver: pamata izmēru precizitāti, piemērotības pielaides pakāpi un izmēru konsekvenci (izmēru izmaiņas partijas ražošanas laikā).
Kopējie nozares izmēru pieņemšanas sliekšņi (pamatojoties uz GB/T 12459-2017. gada "Tērauda sadursmju-Metināto bezšuvju cauruļu veidgabali" un GB/T 3078-2015. gada "Auksti stiepts tērauds augstas kvalitātes tēraudam"): struktūra
- Pamata izmēru precizitāte:ID pielaides pakāpe mazāka vai vienāda ar H7, OD pielaides pakāpe mazāka vai vienāda ar h8, garuma pielaide mazāka vai vienāda ar ±0,5 mm (ja garums ir mazāks vai vienāds ar 100 mm);
- Klīrensa slieksnis:Klīrenss ar vārpstu parasti svārstās no 0,005 līdz 0,02 mm (precizitātes lietojumiem) vai no 0,02 līdz 0,05 mm (vispārīgiem lietojumiem); interferences saderība ar traucējumiem Mazāks vai vienāds ar 0,01 mm (lielas slodzes{5}}pielietojumi).

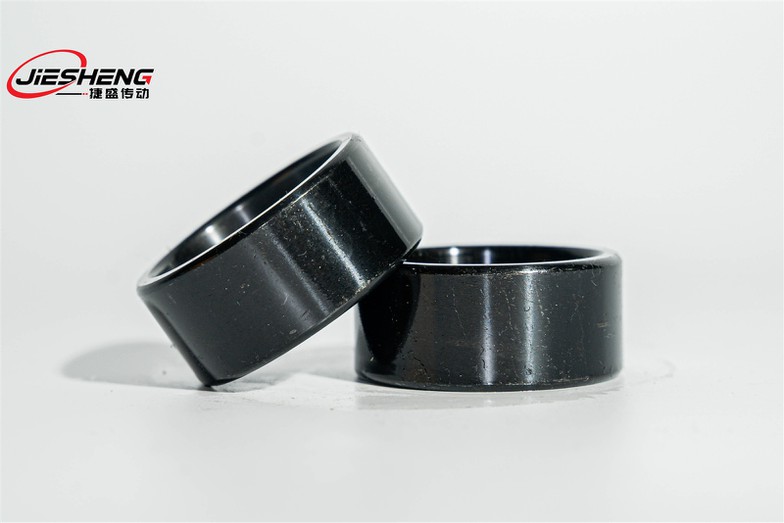

2. darbība. Dažādu veidu nerūsējošā tērauda bukšu kopējie izmēri-Kontekstualizēta analīze
- Kategoriju atlases kļūmes:
Izvēles laikā vienlaikus pārbaudiet "ID (vārpstas piemērotībai), OD (montāžas kronšteina piemērotībai) un garumu (lai atbilstu uzstādīšanas vietai)", lai izvairītos no viena{0}}parametra atbilstības;
Izvairieties no buksēm, kuru ID < φ3 mm, mikro-lietotnēs augsto ražošanas grūtību un precizitātes izaicinājumu dēļ.
3. darbība. Galvenā loģika nerūsējošā tērauda uzmavas izmēru izvēlei-Precīza atbilstība, pamatojoties uz darbības apstākļiem
Lai izvēlētos nerūsējošā tērauda uzmavas izmērus, ir nepieciešama atbilstība{0}}vajadzībām. Apvienojiet tādus faktorus kā vārpstas diametrs, darbības apstākļi un uzstādīšanas vieta, lai ekrānā būtu saderīgas specifikācijas no parastajiem izmēriem, izvairoties no "izmēru neatbilstības" vai "pārmērīgu -inženierijas":
- Galvenās atlases darbības:
Nosakiet atsauces dimensiju (ID):Nosakiet bukses iekšējo diametru, pamatojoties uz vārpstas diametru. Iekšējais diametrs=Vārpstas diametrs + Klīrenss (vai - Traucējumpiederums);
Jāatbilst izturības prasībām. Lielas-slodzes scenārijiem:Sienas biezums Lielāks vai vienāds ar 5 mm. Plānas -sienu bukses (t mazākas vai vienādas ar 3 mm) ir piemērotas tikai nelielas-slodzes scenārijiem.
4. darbība. Galvenie apsvērumi, lai pielāgotu nerūsējošā tērauda bukses izmērus-nav-standarta izmēra pielāgošana
Ja standarta izmēri neatbilst īpašām pielietojuma prasībām, ir nepieciešami pielāgoti izmēri. Pamatprincipi ir "precīza prasību specifikācija un apstrādes precizitātes kontrole", lai novērstu pielāgošanas kļūdas:
- Pielāgotu izmēru dizaina principi:
Saprātīgs pielaides iestatījums:Piešķiriet prioritāti H7–H8 pielaides pakāpei iekšējam diametram, h7–h8 ārējam diametram, lai izvairītos no pārmērīgām pielaidēm, kas palielina apstrādes izmaksas;
Vienmērīgs sienas biezums:Izvairieties no lokālām plānām sienām vai pēkšņām sienu biezuma izmaiņām; sienas biezuma novirze Mazāka vai vienāda ar ±5%;
Garuma pielāgošana: saglabājiet L/d attiecību no 1 līdz 3, lai samazinātu apstrādes grūtības un nodrošinātu vienkāršāku precizitāti.
5. darbība:Nerūsējošais tēraudsUzmavas izmēru precizitātes pārbaudes metodes{0}}Izmēru atbilstības nodrošināšana
Nerūsējošā tērauda uzmavu izmēru precizitāte ir jāpārbauda profesionālajā pārbaudē, lai nodrošinātu atbilstību prasībām. Pamatprincips ir "daudzdimensiju pārbaude un datu{2}}vadīts apstiprinājums":
Ārējā diametra pārbaude:
Rīki:Ārpus mikrometrs, ciparnīcas indikators, koordinātu mērīšanas iekārta;
Metode:Līdzīgi kā iekšējā diametra pārbaudei, veiciet vairāku{0}}pozīcijas, vairāku-virzienu mērījumus, lai nodrošinātu precīzus ārējā diametra izmērus.
Secinājums: kopējās dimensijas atbilst noteiktajiem modeļiem, un precīza atbilstība ir galvenais princips.
Katram scenārijam ir skaidri definēti kopējie specifikāciju diapazoni, nevis nejauši. Galvenā loģika ir šāda: "Izmantojiet atbilstošo vārpstas diametru kā bāzes līniju, pēc tam apvienojiet uzstādīšanas vietu un darbības apstākļus, lai tie atbilstu ārējam diametram, garumam un sienas biezumam, vienlaikus kontrolējot izmēru precizitāti un piemērotības attālumu."
Ja rodas problēmas ar nerūsējošā tērauda bukses izmēru, ievērojiet šo secību:Vispirms pārbaudiet saderīgo vārpstas diametru un montāžas pamatnes izmērus → Pēc tam atlasiet atbilstošos izplatītos izmērus → Visbeidzot pārbaudiet piemērotību ekspluatācijas apstākļiem. Precīziem lietojumiem dodiet priekšroku nelielam attālumam, augstas{1}}precizitātes izmēriem; smagiem-noslodzes lietojumiem, dodiet priekšroku biezu-sienu izmēriem; korozīvā vidē par prioritāti piešķiriet standarta sienu biezumu apvienojumā ar korozijizturīgu materiālu{4}. Atcerieties, ka nerūsējošā tērauda bukses izmēra noteikšanas pamatprincips ir "saderība". Precīza katra parametra saskaņošana veido pamatu stabilai iekārtu darbībai, pagarina kalpošanas laiku un palielina ražošanas efektivitāti.
